Kupplung WEBER "EL"
Kupplung WEBER "EL"
Beschreibung
Die Weber E-Kupplung wurde mit dem Ziel entwickelt, an möglichst jedes Rad zu passen. Sie wird mit dem Schnellspanner, der Schraubachse oder mit der Weber-Austausch-Steckachse am linken, hinteren Ausfallende fixiert. Ein Polygoneinsatz sichert die Kupplung gegen Verdrehen und dient zur Einstellung des Winkels der Kupplung.
Features
- kompatibel zu sehr vielen Rahmenformen
- Weber Bajonettverschluss
- für alle Radgrößen
- für Schraub- und Schnellspannachsen
- für 12mm Steckachsen (original Steckachse wird gegen Weber-Steckachse ausgetauscht)
- meist werkzeuglos montierbar
- ausschließlich hochwertige, nicht rostende Materialien
- geringes Gewicht (192 Gramm)
Manchmal sind dickere Sonderpolygone für Schnellspannachsen, Sonderpolygone für Nabenschaltung oder die Austauschsteckachse X12 von Weber nötig. Spezielle Lösungen bekommst du z.B. direkt bei weber Products & Components: Shop | Weber Technik
Sicherheitshinweise
- Aus Sicherheitsgründen muss ein Fanggurt mit Metallschließe an der Deichsel montiert sein. Dies ist bei der Deichsel des HAUTOO Modell "One" Fahrradanhängers gegeben.
- Nur für Lastenanhänger geeignet, bis zu einer Zuglast von 80 kg. Die maximal zulässige statische Stützlast am Kuppelpunkt beträgt 6,5 kg.
- Nur für Fahrräder und Pedelecs (max. 25km/h) zugelassen, nicht für S-Pedelecs oder E-Bikes ab 25km/h.
- Bei Hinterradmotoren kann eine E-Kupplung nicht montiert werden.
- Aus Sicherheitsgründen raten wir Ihnen grundsätzlich, die Kupplungen am Fahrrad von Ihrem Fachhändler montieren zu lassen.
Wir weisen alle Endverbraucher darauf hin, dass Sie im Sinne der Produkthaftung selbst für das Gesamtsystem Fahrrad-Anhänger und dessen korrekte Funktion verantwortlich sind!
Quelle: Bilder und Texte wurden nach freundlicher Genehmigung aus dem Webshop der Firma Weber Technik GmbH übernommen.
Bedienungsanleitung Download
Bedienungsanleitung Download
Adapterlösungen für Montage der WEBER Kupplung am Fahrrad
-
Schnellspannachsen mit Adapter
hier bei unserem Partner online bestellen
-
Material (Adapter) 1.4305 (rostfreier Edelstahl)
Gewindegröße
M5
Klemmlänge
143 - 153 mm | 154 - 165 mm
-
Vollachsen Adapter
-
hier bei unserem Partner online bestellen
-
Material (Adapter) 1.4305 (rostfreier Edelstahl)
Gewindegrößen für Nabenschaltungen
FG 9.5 (3/8" x 26) | FG 10.5 (13/32" x 26) | M10 x 1.00
Gewindegrößen für Hinterradnabenmotoren
M12 x 1.00 | M12 x 1.25
-

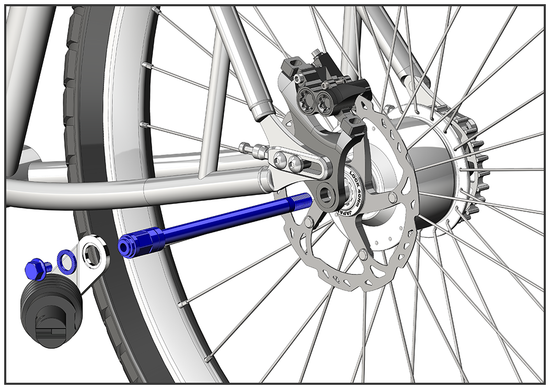

Steckachsen mit Adapter
-
hier bei unserem Partner online bestellen
-
Material (Adapter) 1.4305 (rostfreier Edelstahl)
Material (Steckachse)
EN AW-7075 T6 (Aluminium eloxiert)
Gewindegrößen
M12 x 1.00 | M12 x 1.50 | M12 x 1.75
Einbaulängen
145mm - 235mm
Die gewünschte Einbaulänge Ihrer Steckachse lässt sich mittels Konfigurator im Artikel millimetergenau auswählen.
-
Steckachsen Syntace mit Adapter
hier bei unserem Partner online bestellen
-
Material (Adapter) 1.4305 (rostfreier Edelstahl)
Material (Steckachse)
EN AW-7075 T6 (Aluminium eloxiert)
Gewindegröße
M12 x 1.00
Einbaulängen
139mm - 229mm
Die gewünschte Einbaulänge Ihrer Steckachse lässt sich mittels Konfigurator im Artikel millimetergenau auswählen.
